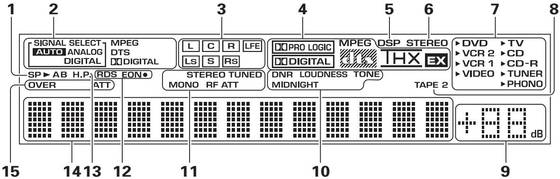

Auch hier konzentrieren wir uns vorerst auf die analoge und die digitale Audio-Wiedergabe. - Wenn ich das Handbuch richtg verstanden habe, geht das Konfigurieren der Surround-Kanäle und -Eingänge mit den Tasten an der Geräte-Front auch mit dem kleinen 1-zeiligen "One Screen Display" auf der Frontplatte des Receivers - irgendwie jedenfalls. Mit der Fernbedienung des VSX-859 und einem Video-Monitor geht es natürlich schneller und vor allem komfortabler.
.
Für den Betrieb von analogen 2-Kanal Stereo-Quellen mit höchster akustischer Präzision bis hin zu den analogen Endstufen braucht man erstmal keine Fernbedienung - außer bei der Lautstärke und der Umschaltung der Audio-Quellen.
.

Bei der Wiedergabe von digitalen Mehrkanal- Audio-Medien mit mehr als den zwei Frontkanälen kommt es auf den Raum und die Anpassung der Pegel der einzelnen Kanäle an. Dazu ist - während der Einrichtung - der Anschluß eines RGB (Video-) Monitors sinnvoll.

Ein Video-Monitor ist besser ablesbar und damit auch besser bedienbar als das Frontdisplay am Receiver. Wir haben bei uns mehrere Video-Monitoren zur Auswahl, eine kleinen 12" und einen großen mit 24" Diagonale und BNC- Buchse. Mit einem PAL- tauglichen Fernseher soll es auch gehen, doch den haben wir nicht angeschlossen.
.

.
1 Schiebeschalter USE/SETUP
Einstellen der Fernbedienung auf die Betriebsarten "SETUP" oder "USE".

2 SOURCE-Taste
2a - Einschalten der Stromversorgung der anderen (programmierten) Programmquellen der Stereoanlage nach Aufruf der vorprogrammierten Signale oder Programmierung der Fernbedienung mit den entsprechenden Signalen.

2b - MULTI OPERATION-Taste
Auslösen der MULTI OPERATION-Betriebsart. Die Programmierung und Nutzung der MULTI OPERATION-Betriebsart wird auf S. 89 - 91 beschrieben.

2c - SYSTEM OFF-Taste
Das ganze System mit allen angeschlossenen und programierten Geräten wird ausgeschaltet. Zum einen werden sämtliche PIONEER-Komponenten ausgeschaltet. Zweitens wird auch jede Komponente, die in die MULTI OPERATIONS-Einstellungen einprogrammiert wurde, ausgeschaltet (siehe S. 92).
Beispiel : Wenn das Einschalten von Fernsehgerät und Videorecorder programmiert wurde, führt das Drücken der SYSTEM OFF-Taste zum Ausschalten dieser Komponenten, auch wenn es sich nicht um PIONEER-Produkte handelt.

2d - RECEIVER-Taste
Einschalten der Stromversorgung "nur" des Receivers oder Aus-Schalten des Receivers auf STANDBY (off).

3 (1-8) MULTI CONTROL-Tasten-Block ( 8 Tasten = das ist quasi der Eingangswahlschalter) - Wahl einer Signalquelle und der dazugehörigen Fernbedienungsbetriebsart. - So führt z.B. das Drücken von TUNER zur Eingangs-Umschaltung auf den integrierten Tuner sowie die darauf bezogene Einstellung der Fernbedienungs-Tasten im Bereich 4 zu den Tunerfunktionen.
.

Ein Set von weiteren 8 Tasten zur abwechselnden Steuerung der einzelnen Komponenten, wie z. B. einen CD-Player oder DVD-Player oder auch einen (nachprogrammierten) CC-Kassettenspieler, aber immer nur nach der zusätzlichen Programmierung der Fernbedienung auf diese Bedienung (siehe S. 77 - 83) und Einschalten der Fernbedienung auf diese Betriebsart.

Als Beispiel die [Tunereinstellung]
.
4a - CLASS - Umschalten der Festsenderklasse durch entsprechend häufiges Drücken.
4b - MPX - Zum Umschalten zwischen automatischem Stereo- und MONO-Empfang von UKW-Sendungen.
4c - BAND - Zur Wahl der Empfangsbereiche MW oder UKW.
4d - DIRECT ACCESS - Zur Aktivierung der Tuner-Einstellbetriebsart Direct Access.
4e/f - TUNING +/- Zur manuellen Sendereinstellung.
4g/h - STATION +/– – Wahl programmierter Rundfunksender.
.

Dieser Bereich 8 umfaßt 12 einzelne Tasten.

8a1 - INPUT ATT-Taste
(bei Wahl von "USE"-Betriebsart)
Absenken des Eingangspegels eines zu starken Analogsignals, das den Sound verzerrt (die OVERLOAD-Anzeige leuchtet).

8ba2 - REMOTE SETUP-Taste
(bei Wahl von "SETUP"-Betriebsart)
Individuelle Einstellung der Fernbedienfunktionen und der Fernbedienung selbst. (Siehe "Einstellung der Fernbedienung auf die Ansteuerung anderer Komponenten" ab S. 68, "Mehrfachbedienung" ab S. 89.)

8b - MENU-Taste - in der Mitte
Aufruf verschiedener Menüs für Ihr DVD, TV oder DTV.

8c - MUTE-Taste - rechts
Stummschaltung bzw. Rückschalten auf die ursprüngliche Lautstärke.

8d - EFFECT/CH SEL-Tasten (bei Wahl von "USE"-Betriebsart) (siehe Memo auf S. 48)

8d1 - EFFECT - Steigerung oder Verringerung des Effektniveaus im DSP- oder Advanced Theater-Betrieb. Durch Steigerung des Effekts im DSP-/ Advanced Theater-Betrieb wird die Charakteristik der entsprechenden Betriebsart verstärkt und deutlicher. Der Bereich reicht von 10 - 90 mit 70 als Standardeinstellung. Zunächst schalten Sie das gewünschte DSP/ Advanced Theater ein (durch entsprechend langes Drücken der DSP/Advanced Theater-Taste, bis Sie die gewünschte Betriebsart erreichen) und steigern oder vermindern dann das Effektniveau.

8d2 - CH SEL - Unter Umständen möchten Sie bei der Wiedergabe einiger Signalquellen die Kanäle einstellen. Mit dieser Taste wählen Sie den einzustellenden Kanal.

8e - SYSTEM SET UP-Taste (bei Wahl von "SET UP"-Betriebsart)
Einstellung der Lautsprecher- und Klangsysteme. Näheres hierzu finden Sie unter "Surroundklang-Einstellungen" ab S. 30.

8f - FUNCTION-Taste
Wahl einer Signalquelle. Die Taste geht zyklisch durch alle verfügbaren Signalquellen.

8g - 4 Pfeil-Tasten und die ENTER-Taste in der Mitte
Bedienung des Bildschirmmenüs auf Ihrem Fernsehbildschirm und Eingabe von Befehlen bei der Einstellung von Surround-Klang, Lautsprecherpegeln & -einstellungen und anderen Einstellparametern (siehe S. 30 - 43). Sie können auch zur Bedienung von DVD-Spielern, und anderen Komponenten verwendet werden, nachdem Sie die vorprogrammierten Codes der Komponenten eingegeben haben.
Die detaillierte Nutzung dieser Tasten wird im Zusammenhang mit den von ihnen ausgelösten Funktionen beschrieben. Näheres hierzu finden Sie in den einzelnen Abschnit5ten.

8h - DIGITAL NR-Taste - digitale Rauschunterdrückung
Ein- oder Ausschalten von Digital NR (Siehe S. 52).

8i - SIGNAL SELECT-Taste (Siehe S. 51)
Drücken Sie SIGNAL SELECT entsprechend oft, um unter folgenden Möglichkeiten zu wählen:

ANALOG - Analogsignal.
DIGITAL - Digitalsignal (DVD/LD, TV/SAT, CD, CD-R/TAPE 1/MD, VCR 1/DVR, VCR 2).
DD RF - DD RF-Signal (DVD/LD, TV/SAT, VCR 1, VCR 2). (Dieses RF Signale haben wir bei uns nicht.)
AUTO - Dies ist die werkseitige Einstellung. Wenn der Receiver analoge oder digitale Signale empfängt, wählt er automatisch das optimale Signal.
.

9a - MIDNIGHT-Taste (Siehe S. 53)
Ein- oder Ausschalten der MIDNIGHT-Betriebsart.

9b - MULTI CH INPUT-Taste (Siehe S. 34, 55) Umschalten auf die Multi-Channel "input"- Betriebsart.
.

• Anmerkung - Eingänge für analoges QUADRO :
  Diese Multi-Kanal-Funktion schaltet die 8 analogen Audio-Eingänge hinten auf der Rückseite des VSX-859 direkt auf die vorhandenen analogen Verstärkerstufen. Sind die ersten 4 Cinch-Buchsen (von insgesamt 8 Buchsen) von einem Quadro- SQ-Decoder oder einem CD4-Demodulator oder sogar von einem diskreten 4-Kanal Bandgerät kommend, angeschlossen, werden die 2 Front-Kanäle und die 2 Surround-Kanäle entsprechend gespeist. Die anderen Eingänge bleiben stumm. Genauere Infos, welche digitalen Klangbeeinflussungen in dieser speziellen analogen Betriebsart nicht mehr möglich sind, kommen weiter hinten.


.
9c - DSP-Taste (Siehe S. 46 - 48) Wahl einer DSP-Klangbetriebsart durch entsprechend häufiges Drücken der Taste.

9d - STEREO/DIRECT-Taste (Siehe S. 46 & 56) Umschalten des Receivers auf 9d1- STEREO-Betrieb von einer anderen Klangbetriebsart (z.B. ADVANCED THEATER) oder Wechsel zwischen DIRECT- und STEREO-Betrieb. Näheres zum STEREO-Betrieb finden Sie auf S. 46.
9d2- DIRECT - Diese Wiedergabe- Einstellung umgeht die digitalen Klangregler und den digitalen Kanalpegel für eine möglichst unverfälschte Wiedergabe einer analogen Programmquelle.

9e - LIGHT-Taste (ganz links)
Beleuchtung der Tasten an (in) der Fernbedienung.

9f-g-h (3 Tasten) - DOLBY/DTS/MPEG-Tasten (Siehe S. 44 - 50)
Umschalten des Receivers auf die gewählte Klangbetriebsart. Näheres zu Klangbetriebsarten finden Sie auf S. 97 - 99.
