Der sogenannte Multichannel Betrieb ist jetzt ein Jahr alt.

Und er wird ein Nischendasein fristen. Man braucht auch ein entsprechendes Boxenangebot, aus meiner Sicht mit mindestens 3 Größen zur Auswahl. Dieses Boxen-Angebot jedoch auf Mitbewerber oder Wettbewerber zu verlagern, ist nicht ratsam. Der Kunde könnte dort den Rest der Anlage kaufen - also war das noch nicht ausgegoren - dieses Konzept.
.

.

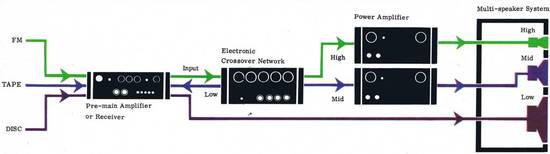

Auch der Ratschlag (oben im Bild ein Vorschlag), man könnte die vorhandene Geräte-Struktur mit in das Multichannel Konzept einbinden, verlangt eine Menge Wissen und viel Arbeit, bis das mal richtig funktioniert. Und dann müssen diese "neuen" Boxen auch eingepegelt werden können, das verlangt noch mehr Wissen und noch mehr Arbeit bzw. Zeit. Dafür sollte man einen Echtzeitanalysator und ein Meßmikrofon besitzen. Das Ganze ist also nur etwas für Freaks, die gerne spielen möchten.
.

Pioneer SF-700 (Frequenzweiche)

SF-700 ELEKTRONISCHE FREQUENZWEICHE. Diese elektronische Frequenzweiche ist das Herzstück einer jeden Mehrkanalanlage und befriedigt in vollem Maße die hohen Ansprüche ernsthafter Hifi-Enthusiasten. Die Bedienung dieses aufwendigen Gerätes läßt keine Wünsche offen. Es können sowohl die Übernahmefrequenzen als auch die Flankensteilheiten individuell gewählt werden.

Eingangsimpedanz:    100 K Q (bei 1 KHz)
Ausgangspegel:    3,5 V (bei 1 KHz/200 Q)
Harmon. Verzerrungen    : kleiner als 0,3%
Fremdspannungsabst.:    mehr als 85dB
Übernahmefrequenzen    : 3-Kanalbetrieb
Tief-Mittel: 152 Hz,    250 Hz, 500 Hz, 700 Hz, 1 KHz
Mittel-Hoch: 1KHz,     2 KHz, 4 KHz, 6 KHz, 8 KHz
2-Kanalbetrieb: 125Hz,    250 Hz,-500 Hz, 700 Hz, 1 KHz,
2 KHz, 4 KHz, 6 KHz,    8 KHz
Flankensteilheiten: Tief: 6dB/Okt, 12dB/Okt., 18dB/Okt.,
Mittel - Tief: 6dB/Okt., 12dB/Okt., 18dB/Okt,
Mittel - Hoch: 6dB/Okt., 12dB/Okt., 18dB/Okt.,
Hoch: 6dB/Okt., 12dB/Okt., 18dB/Okt.
Netzspannungen:    110, 120, 130, 220, 240 V
Abmessungen:    300 (B) x 115 (H) x 254 (T) mm

Pioneer SC-700 (Vorverstärker)

SC-700, VERSTÄRKER FÜR MEHRKANALANLAGEN. Der SC-700 ist ein aufwendiger Verstärker, der speziell für Mehrkanalanlagen entwickelt wurde, allerdings auch in Kombinationen benutzt werden kann. Das Styling entspricht dem übrigen Geräteprogramm, so daß der SC-700 beliebig kombiniert werden kann.
Maximale Ausgangsspannung:    4 V eff. (bei 1 KHz und weniger als
0,5% Verzerrungen)
Harmon. Verzerrungen    : kleiner als 0,05% bei 2 V Ausgang
Frequenzbereich:    10-60,000 Hz ±1dB
Eingang:    Phono 1 und 2: 4 mV/ 50 K Q
    Aux 1 und 2: 250 mV/222 KQ
    Tuner , 250 mV/ 220 KQ
Netzspannungen:    110, 120, 130, 220 und 240 V
Abmessungen:    300 (B) x 115 (H) x 254 (D) mm

Pioneer SM-700 (Endverstärker)

SM-700, 120-WATT STEREO-ENDVERSTÄRKER. Dieser leistungsstarke Endverstärker wurde als Baustein für Mehrkanalanlagen konstruiert. Seine aufwendige Technik harmoniert mit dem hohen Niveau anderer Bausteine für Mehrkanalanlagen. Er kann innerhalb solcher Anlagen auch mit den Endverstärkern von Receivern kombiniert werden.

Musikleistung:    120 W (an 4 Q), 80 W (an 8 Q)
Harmonische Verzerrungen: kleiner als 0,05% (bei 1 KHz und 20 W Ausgangsleistung)
Frequenzbereich:    15-60,000 Hz ±0,5dB
Leistungsbandbreite:    15-60,000 Hz
Empfindlichkeit:    Eingang (umschaltbar): 0,5 V/65 KOhm -  1,0 V/80 K Q 2,0 V/200 K Q
Ausgangsimpedanz:    8 Q (4-16 Q anschließbar)
Netzspannungen:    110, 120, 130, 220, 240 V
Abmessungen:    300 (B) x 118 (H) x 254 (T) mm

Pioneer SF-500 (Frequenzweiche)

SF-500 Elektronische Frequenzweiche
Bereits diese Frequenzweiche ermöglicht einen vollwertigen Mehrkanalbetrieb. Sie ist umschaltbar für 2- und 3-Weg-Betrieb. Durch getrennte Einstellung der Lautstärke in Mittel-und Hochtonbereich wird eine optimale Anpassung an die Raumakustik erreicht.
Eingangsimpedanz:    100 K
Ausgangspegel:    3V(1 kHz)
harmonische    Verzerrung:    kleiner als 0,3%
Fremdspannungsabstand:    85dB
Übergangsfrequenzen:    3-Kanal B/M 600 Hz M/H 5000 Hz 2-Kanal 600 Hz oder 5000 Hz
Flankensteilheit:    12dB/Okt.
Netzspannung:    110,120,130, 220, 240 V, 50 Hz
Abmessungen:    B 200, H 115, T 250
Gewicht:    2,3 kg

Anmerkung : Das nachfolgende Nachhallgerät sieht zwar gut aus, ist aber eine primitive Hallspirale (also 2 Stück für Stereo) mit äußerst bescheidenen Klangeigenschaften. Nach weniger als einer halben Stunde fliegt das Ding in die Ecke und ward nie mehr angefaßt. Es klingt einfach nur besch....... .

.

Pioneer SR-202 (Nachhallgerät)

SR-202, NACHHALL-VERSTÄRKER Dieser volltransistorisierte Nachhallverstärker vervollkommnet mit seiner brillanten „living presence" den Klang jeder Stereo-Anlage. Der Halleffekt wird durch ein Doppel-Mischsystem erzeugt, ist also stereofon. Der Klang erhält dadurch voluminöse Tiefen, Brillanz, natürliche Echos und Reflektionen.

Ausgangspegel:    330 Millivolt eff. (bei 1 KHz Nachhallzeit auf Min eingestellt)
Klirrfaktor:    Kleiner als 0,2% (1 KHz, Nachhallzeit: Min)
Frequenzbereich:    20-35,000 Hz ±2dB (Nachhallzeit: Max)
Fremdspannungsabstand:    65dB
Nachhallzeit:    1,9 - 3,2sec. (bei 1 KHz)
Netzspannungen:    110, 1.17, 130, 220, 240 V
Abmessungen: 300 (B) x 115 (H) x 250 (T) mm
Gewicht: 4,0 kg
