Sie sind hier : Startseite →  Hifi Hersteller (4) International→  (The) Fisher (USA)→  The Fisher (ELAC) 1970

Um 1970 war die Blütezeit der amerikanischen Hifi-Geräte bei uns in Deutschland West.

Die Deutschen (Hifi-Hersteller) kämpften mit sich selbst und mit (gegen) Max Grundig - und die Japaner machten zu der Zeit die ersten Gehversuche in Europa, im angeblich lukrativsten Markt Deutschland West.

Die Firma "The Fisher" wurde immer noch von ELAC in Kiel vertrieben. Die Firma ELAC hatte zu der Zeit (so weit ich weiß) nur ihre Plattenspieler und Abtastsysteme (samt der Lizenzeinnahmen von Shure) und kämpfte schwer gegen die neuen Renner von Dual, den 1019 und den 1219.

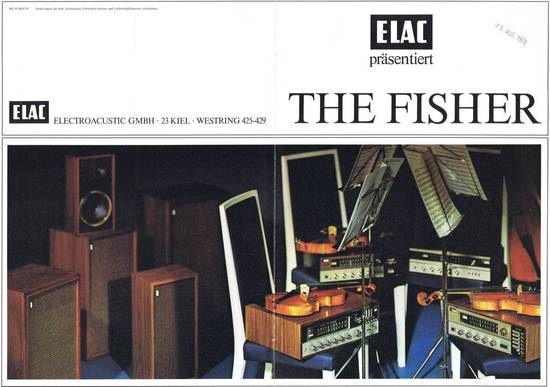

Aug. 1970 - Hier ist wieder ein Fisher Prospekt in Deutsch.

Die Hifi Messen gab es noch nicht und alle diese Hifi-Geräte wanderten von der Hannover Messe zur Funkausstellung jeweils im August nach Berlin. Auch hier hatte Herr Hasselbach seinen genialen Stempel mit dem Tagesdatum drauf gedrückt.

Ein Einblick in die Produktpalette vom Aug. 1970, soweit sie von ELAC vertrieben wurde:

Zu dieser Zeit haben wir fast keine amerikanischen Prospekte mehr erhalten. Aus den damaligen Hifi-Magazinen der US-Amerikaner und den PX (Military-) Katalogen ist mir aber in Erinnerung, daß es dort in USA (und damit in den amerikanischen Military Läden) ein weit vilefältigeres Sortiment gab. Bei genauerem Vergleich ist aber uns Hifi-Jüngern (ich war damals 21 Jahre alt) aufgefallen, daß die deutschen Preise exorbitant unterschiedlich zu den amerikanischen Dollarpreisen waren. Bei den US Amerikanern stand ein Fisher 800T für etwa 1.200.- DM in den Regalen, bei uns sollten es 3.000.- Mark sein.

.
Viele Musikliebhaber - nicht nur in den USA, der Hochburg der High-Fidelity - wissen, was es bedeutet, wenn ein Hi-Fi-Gerät den Namen FISHER trägt. Schon seit Beginn der Hi-Fi-Entwicklung sind FISHER-Geräte Maßstab für neue Werte in der High Fidelity. Die Wiedergabequalität aller FISHER-Geräte entspricht der gleichen grundlegenden Norm: unabhängig vom Preis eine verzerrungsfreie stereo-phonische Wiedergabe und hohe Zuverlässigkeit im Betrieb.

Die in diesem Prospekt genannten Preise sind Festpreise einschl. Mehrwertsteuer. Sind keine Preise angegeben, erfahren Sie diese durch Ihren Fachhändler.

.

Hi-Fi-Stereo-Steuerverstärker

.

THE FISHER TX-50

65-Watt-Stereo-Steuerverstärker
FISHER präsentiert mit diesem volltransistorisierten Stereo-Steuerverstärker ein Gerät mit hoher Ausgangsleistung und funktionellem Bedienungskomfort • 2 x 35 Watt Musikleistung • 2 x 20 Watt Dauerleistung • Silizium-Transistoren • Kopfhöreranschluß auf der Frontplatte • Getrennte Regelbereiche für Höhen und Tiefen • Betriebsarten-wahlschalter für Mono und Stereo • Höhenfilter • Rauschfilter • Balanceregler • Anschlüsse für 2 Lautsprecherpaare mit Umschaltmöglichkeit für Einzel- und Parallelbetrieb.
.

Hi-Fi-Stereo-Multiplex-Receiver

.

THE FISHER 800-T

Hi-Fi MW/UKW-Stereo-Multiplex-Receiver (190 Watt)
Dieses volltransistorisierte Spitzengerät repräsentiert die neuesten Errungenschaften der Hi-Fi-Technik mit außerordentlich großer Leistungsbreite.

Hier sind alle Vorzüge der FISHER-Geräte vereinigt.
Drehknopfabstimmung mit Abstimmeter • Drucktasten-Sofort-Abstimmung für 4 UKW-Stationen (Tune-O-Matic) • Elektronische Senderwahlautomatik mit Scharfabstimmung auf Kanalmitte (AUTOSCAN) • Fernbedienung (FISHER RK-30) • Störungsfreier UKW-Fernempfang durch Kristall-UKW-Zwischenfrequenz-Filter • MOS-Feld-Effekt-Transistoren und 4faches Keramik-Stufenfilter • Anschluß mehrerer Lautsprecherpaare für Einzel- und Parallelbetrieb und Mittenkanal-Lautsprecher • Automatische Mono/Stereo-Umschaltung und -Anzeige • Getrennte Höhen- und Tiefenregelung je Kanal • Baßregelung • Kopfhörer-Anschluß auf der Frontplatte • Schaltmöglichkeit für Tonband-Abhör- Kontrolle während der Aufnahme • Reiche Anzahl von weiteren Bedienungselementen für die verschiedenen Betriebsarten. Wellenbereiche: MW 510... 1630 kHz,UKW 87,5... 108 MHz. Festpreis: 2.995,-DM

THE FISHER 210-T

Hi-Fi MW/UKW-Stereo-Multiplex-Receiver (110 Watt)
Dieser volltransistorisierte Receiver besitzt alle hervorragenden Eigenschaften, die von einem FISHER-Gerät erwartet werden - Feldeffekt-Transistoren und integrierte Schaltungen (IC's) • Abstimmeter für Scharfabstimmung • Eingebaute Ferrit-Antenne • Automatische Mono/Stereo-Umschaltung und -Anzeige • Kopfhörerbuchse auf der Frontplatte (Lautsprecher können bei Kopfhörerbetrieb abgeschaltet werden) • Anschluß für 2 Lautsprecherpaare mit Umschalter für Einzel- oder Parallelbetrieb. Wellenbereiche: MW 510... 1630 kHz,UKW 87,5... 108 MHz. Festpreis: 1.598,- DM

THE FISHER 250-TX

Hi-Fi MW/UKW-Stereo-Multiplex-Receiver (120 Watt)
Ein volltransistorisiertes Gerät mit außergewöhnlichen Eigenschaften, höchstem Bedienungskomfort und hoher Ausgangsleistung. Schnellwahl durch Drucktasten-Sofort-Abstimmung (Tune-OMatic) für 5 frei wählbare UKW-Sender mit automatischer elektronischer Scharfabstimmung auf Kanalmitte • Drehknopfabstimmung mit Abstimmeter • Feld-Effekt-Transistoren und integrierte Schaltungen (IC's) in 4 Zwischenfrequenz- und 3 Begrenzerstufen • Automatische Mono/Stereo-Umschaltung und -Anzeige • Schalter für Stummabstimmung • Kopfhörer-Buchse an der Frontplatte • Mithör-Kontrolle bei Tonbandaufnahmen • Abschaltbare, gehörrichtige Lautstärke-Regelung • 5stelliger Programmwähler • Anschluß für mehrere Lautsprecherpaare mit Umschalter für Einzel- oder Parallelbetrieb. Wellenbereiche: MW 510 .. . 1630 kHz, UKW 87,5 ... 108 MHz. Festpreis: 2.140,-DM

THE FISHER 450-T

Hi-Fi MW/UKW-Stereo-Multiplex-Receiver (180 Watt)
Dieses volltransistorisierte Gerät mit großer Leistungsreserve besitzt alle von Musikliebhabern mit höchsten Ansprüchen geschätzten Vorzüge.
Drehknopfabstimmung für MW und UKW mit Abstimmeter Elektronische Senderwahl-Automatik mit Scharfabstimmung auf Kanalmitte (AUTOSCAN) • Abstimmung durch die zum Gerät gehörende Fernbedienung (FISHER RK-30) • Automatische Mono/Stereo-Umschaltung und -Anzeige • Anschluß für mehrere Lautsprecherpaare für Einzel- oder Parallelbetrieb • Getrennte Höhen-und Tiefenregelung je Kanal • Schalter für gehörrichtige Lautstärkeregelung • Stummabstimmung • Tonband-Abhörkontrolle während der Aufnahme • 5stelliger Programmwähler • Kopfhörer-Anschluß auf der Frontplatte • Feldeffekt-Transistoren und integrierte Schaltungen in Hochfrequenz-, Zwischenfrequenz- und Begrenzer-Stufen. Wellenbereiche: MW 510... 1630kHz,UKW 87,5... 108MHz. Festpreis: 2.570,- DM

THE FISHER 175-T

Hi-Fi MW/UKW-Stereo-Multiplex-Receiver (65 Watt)
Ein volltransistorisierter Receiver mit hervorragenden Empfangseigenschaften und hoher Musikleistung • Anschlüsse für Tonband- und Phonogerät • Mithörkontrolle bei Tonbandaufnahmen • Anschluß für 2 Lautsprecherpaare mit Umschalter für Einzel- oder Parallelbetrieb • Kopfhörerbuchse auf der Frontplatte (Lautsprecher können bei Kopfhörerbetrieb abgeschaltet werden) • Feld-Effekt-Transistoren und integrierte Schaltungen (IC's) in Eingangs- und Zwischenfrequenzstufen • Getrennte, übersichtliche Skalen für MW- und UKW-Bereiche • Mono/Stereo-Automatik • MW-Tuner mit automatischer Eingangsregelung • Eingebaute Ferrit-Antenne • Abstimmeter für Scharfabstimmung • Elektronischer Überlastungsschutz in der Endstufe • Abschaltbare gehörrichtige Lautstärkeregelung • 5stelliger Programmwähler.
Wellenbereiche: MW 510 ... 1630 kHz, UKW 87,5 ... 108 MHz. Festpreis: 1.298,- DM

08/1970 - Technische Eigenschaften Receiver und Verstärker

Verstärker-Teil 175-T 210-T 250-TX 450-T 800-T TX-50
Musik-Leistung 65W ±1dB 110W ±1dB 120W ±1dB 180W ±1dB 190W ±1dB 1 65W ±1dB
Dauer-Leistung je Kanal (IHF) 20/20W 45/45W 35/35W 55/55W 65/65W 20/20W

Harm. Verzerrung bei 1 kHz und Vollaussteuerung 0,5% 0,5% 0,5% 0,5% 0,5% 0,5%
Intermodulation (60kHz + 7kHz 4:1) bei Vollaussteuerung 1% 1% 1% 0,8% 0,8% 1%
Übertragungsbereich insgesamt 25-25KHz ±2dB 20...20KHz ±2dB 20...20KHz ±2dB 20...25KHz ±2dB 20...25KHz ±2dB 20-20KHz ±2dB
Leistungs-Bandbreite 25-25000Hz 25-25000Hz 20...25000Hz 10-30000Hz 8...35000Hz 25...25000Hz
Dämpfungsfaktor bei 8 Ohm > 10 > 10 > 30 > 30 > 30 > 10
Geräuschabstand bei Dauerleistung, Lautstärkeregler auf 85dB 85dB 90dB 90dB 90dB 85dB
Baß-Regelbereich bei 50 Hz 24 dB 24 dB 24 dB 24 dB 24 dB 24 dB
Diskant-Regelbereich bei 10 kHz 24 dB 24 dB 24 dB 24 dB 24 dB 24 dB
Eingangs-Empfindlichkeit Phono Low Phono High Aux 2,5 mV 7,5 mV 250 mV 2,5 mV 7,5 mV 250 mV 2,5 mV 7,5 mV 250 mV 2,5 mV 7,5 mV 250 mV 2,5 mV 10 mV 250 mV 2,5 mV 7,5 mV 250 mV
FM-Tuner-Teil
Empfindlichkeit (IHF) 2,0 ^V 2,0 pV 2,0 fiV 2,0 (iV 1,7 ^V -
Signal-Rauschabstand 100% Modulation 65 dB 65 dB 65 dB 65 dB 65 dB -
Trennschärfe 45 dB 45 dB 45 dB 45 dB 70 dB -
Spiegelfrequenz-Unterdrückung bei 100 MHz 55 dB 55 dB 55 dB 55 dB 65 dB -
Gleichwellen-Selektion 2,8 dB 2,8 dB 2,8 dB 2,5 dB 1,5 dB -
Mischprodukt-Unterdrückung bei 100 MHz 90 dB 90 dB 90 dB 90 dB 100 dB -
Zwischenfrequenz-Unterdrückung bei 100 MHz 70 dB 70 dB 70 dB 70 dB 80 dB -
FM-Harm. Verzerrung (400 Hz, 100% Modulation) 0,6% 0,6% 0,5% 0,5% 0,4% -
FM-Übersprech-dämpfung bei 1 kHz 35 dB 35 dB 38 dB 38 dB 38 dB -
AM-Tuner-Teil
Empfindlichkeit 10 uV 10 uV 10 uV 10 uV 10 uV -
Trennschärfe 50 dB 50 dB 50 dB 50 dB 80 dB -
Gewicht 8,2kg 8,6kg 9kg 11,4kg 13,6kg 6,2kg
Abmessungen (mm) Breite x Höhe x Tiefe 394 x 118 x 324 394 x 118 x 324 394x118x324 394 x 118 x 362 429 x 130 x 368 384 x 122 x 229
Zugehöriges Gehäuse 60 UW   60 UW 1 60 UW 80 UW 1 90 UW 1

.

Hi-Fi-Lautsprecherkombinationen

Der Klang der einfacheren Modelle unterscheidet sich nicht wesentlich von dem des komplizierteren und vielseitigeren Modells. Die Vielfalt der FISHER Hi-Fi-Bausteine wird Ihnen die Auswahl zwar nicht leicht machen, gibt Ihnen aber die Möglichkeit, sich für eine Gerätekombination zu entscheiden, die Ihre speziellen Wünsche erfüllt. Einerlei, welches FISHER-Gerät Sie wählen, stets bietet FISHER das, was Sie suchen: High Fidelity.

THE FISHER XP-44 B

Zwei-Wege-Lautsprecher-Box
Zwei Qualitätslautsprecher geben dieser Box ihren Namen „LITTLE GIANT". Hier sind ein Baß- und ein Hochton-Lautsprecher kombiniert. Sie gewährleisten eine außerordentliche Klangfülle. Horizontal oder vertikal verwendbar.

THE FISHER XP-55 B

Zwei-Weg-Lautsprecher-Box
Diese kompakte Box enthält einen hochwertigen Baß- und einen Hochton-Lautsprecher. Hohe Leistung bei kleinen Abmessungen.
Horizontal oder vertikal verwendbar.

THE FISHER XP-60 B

Zwei-Weg-Lautsprecher-Box
Die Pluspunkte dieser Lautsprecherbox sind die extreme Klangreinheit, präzises Einschwingverhalten und ein gediegenes Klangbild. Das System besteht aus einem Baß-und einem Mittel/Hochton-Lautsprecher. Horizontal oder vertikal verwendbar.

THE FISHER XP-66 B

Drei-Weg-Lautsprecher-Box
Drei Lautsprecher, ein Baß-, ein Mittelton-und ein Hochtonsystem geben dieser Box ihre große Klangqualität. Hoch belastbar. Horizontal oder vertikal verwendbar.

THE FISHER XP-7 B

Vier-Wege-Lautsprecher-Box
Diese Box ist ein Vierweg-Lautsprechersystem mit 5 Lautsprechern. Ein Baßlautsprecher und jeweils zwei gleiche Mittelton- und Hochton-Lautsprecher. Vollendete Wiedergabe. Breite Richtcharakteristik. Horizontal oder vertikal verwendbar.

THE FISHER XP-9 C

Vier-Weg-Lautsprecher-Box
Dieses besondere Lautsprechersystem besteht aus einem Baß-, zwei gleichen Mittelton-, einem Hochton- und einem Super-Hochton-Lautsprecher. Das ergibt kristallklaren Klang und breite Schallabstrahlung. Ein Höhenregler an der Rückseite der Box ermöglicht ein Anpassen an die Raumakustik. Horizontal oder vertikal verwendbar.

THE FISHER K-10

Nachhallgerät
Der FISHER K-10 „DYNAMIC SPACEXPANDER" reproduziert die Nachhalleigenschaften eines Konzertsaals. Der K-10 arbeitet bei Schallplatten, Tonband-Aufnahmen und Rundfunksendungen gleich gut. Die gewünschte Nachhallstärke wird mit einem Regler eingestellt.

Technische Daten - Fisher Lautsprecher

  XP-44 B XP-55 B XP-60 B XP-66 B XP-7B XP-9C

Übertragungsbereich 39...19KHz 37-20KHz 35-20KHz 32-22KHz 30-20KHz 28-22KHz

Verstärker- Musikleistung 20 W 30 W 30 W 40 W 50 W 120 W

Durchmesser Baß-Lautsprecher 150 mm 200 mm 250 mm 300 mm 300 mm 380 mm
Durchmesser Schwingspule Baß-Lautsprecher 25 mm 25 mm 25 mm 25 mm 51 mm 64 mm
Eigenresonanz Baß-Lautsprecher 38 Hz 38 Hz 20 Hz 18 Hz 15 Hz 10 Hz
Magnet-Gewicht 0,9 kg 0,9 kg 0,9 kg 0,9 kg 2,7 kg 5,5 kg
Durchmesser Tiefton- Mittelton- Lautsprecher - - - 127 mm 145 mm (2 Stück) 127 mm (2 Stück)
Durchmesser Schwingspule Tiefton- Mittelton- Lautsprecher - - - 19 mm 25 mm 19 mm
Magnet-Gewicht - - - 0,25 kg 0,9 kg 0,25 kg
Durchmesser Diskant-Lautsprecher 16 mm 76 mm 76 mm 76 mm 76 mm (2 Stück) 38 mm (DOM-Membr.)
Durchmesser Schwingspule Diskant- Lautsprecher 14 mm 14 mm 14 mm 14 mm 14 mm 38 mm
Durchmesser Superhochton- Lautsprecher - - - - - 38 mm (DOM-Membr.)
Durchmesser Schwingspule Superhochton- Lautsprecher - - - - - 38 mm
Richtcharakteristik 90° 90° 90° 90° 90° 120°

Übergangsfrequenzen 1500 Hz 1500 Hz 1000 Hz 500/1000 Hz 350/800/ 3500 Hz 500/1200/ 5000 Hz
Impedanz 8 0hm 8 0hm 8 0hm 8 0hm 8 0hm 8 0hm

Gewicht 7 kg 8 kg 11,5 kg 15 kg 18 kg 25 kg
Abmessungen (mm) Breite x Höhe x Tiefe 210 x 385 x 160 255 x 510 x 230 330 x 585 x 250 330 x 620 x 305 345 x 620 x 280 425 x 700 x 330
Gehäuse-Furnier Walnuß Walnuß Walnuß Walnuß Walnuß Walnuß
