Mai 1968 - jetzt wird es dünn bei ELAC mit der Werbung

Im Mai archivierte Herr Hasselbach von Braun einen 4-seitigen Flyer, Prospekt konnte man dazu nur noch schwerlich sagen. Eigentlich war es nur noch eine Produktliste mit den technischen Daten. Während sich der Wettbewerb mit immer dickeren Broschüren hervorhob, wurde es bei ELAC immer dünner. Jedoch aus den USA kam Nachschub bei den "The Fisher" Broschüren und Katalogen, wie die nächsten Seiten belegen. Die waren dann zwar wieder auf Englisch, doch sehr aufschlussreich.

Volltransistorisierte Hi-Fi-Stereo-Multiplex-Receiver

.

THE FISHER 200 T

UKW-Stereo-Multiplex-Receiver (70 Watt)
Ein preiswertes Gerät, das keine Kompromisse kennt.
4 integrierte Schaltkreise (IC's); Eingangsschaltung mit FET-Transistoren; Siliziumtransistoren; autom. Umschaltung von Mono auf Stereo; einschaltbare Stummabstimmung; Kopfhörerbuchse auf der Frontplatte; getrennte Baß- und Höhenregelung pro Kanal; Loudness Contour; umschaltbare Anschlußmöglichkeit für 2 Lautsprecherpaare; elektron. Überlastungsschutz der Endstufen.

THE FISHER 220 T

MW/UKW-Stereo-Multiplex-Receiver (55 Watt)
Die technische Konzeption dieses Gerätes muß jeden Kenner begeistern. UKW-Eingangsschaltung mit FET-Transistoren; Siliziumtransistoren; autom. Umschaltung von Mono auf Stereo; einschaltbare Stummabstimmung; Kopf hörerbuchse auf der Frontplatte; getrennte Baß- und Höhenregelung pro Kanal; eingeb. Ferrit-Antenne; umschaltbare Anschlußmöglichkeit für 2 Lautsprecherpaare; elektron. Überlastungsschutz der Endstufen; getrennter AM/FM-Verstärker.

THE FISHER 500 T

UKW-Stereo-Multiplex-Receiver (90 Watt)
Ein hochwertiges Gerät für den anspruchsvollen Hi-Fi-Freund.
Eingangsschaltung mit FET-Transistoren; Siliziumtransistoren;
autom. Umschaltung von Mono auf Stereo; einschaltbare Stummabstimmung;
getrennte Baß- und Höhenregelung pro Kanal; Loudness Contour;
eisenlose Endstufe; umschaltbare Anschlußmöglichkeit für 2 Lautsprecherpaare;
elektron. Überlastungsschutz der Endstufen; einschaltbares Höhenfilter;
FISHER-DIRECT-TAPE-MONITOR.

THE FISHER 550 T

MW/UKW-Stereo-Multiplex-Receiver (90 Watt)
7 integrierte Schaltkreise (IC's)
; UKW-Eingangsschaltung mit FET-Transistoren; Siliziumtransistoren; autom. Umschaltung von Mono auf Stereo; einschaltbare Stummabstimmung; Kopf hörerbuchse auf der Frontplatte; getrennte Baß- und Höhenregelung pro Kanal; eingeb. Ferrit-Antenne; 2 Lautsprecherpaare + Mittenlautsprecher einzeln oder zusammen einschaltbar; elektron. Überlastungsschutz der Endstufen; FISHER-DIRECT-TAPE-MONITOR; getrennter AM/FM-Verstärker.

THE FISHER 700 T

UKW-Stereo-Multiplex-Receiver (120 Watt)
Ein Spitzengerät, das hervorragendes Design und technische Perfektion in sich vereinigt; Eingangsschaltung mit FET-Transistoren; Siliziumtransistoren; autom. Umschaltung von Mono auf Stereo; beleuchteter Skalenzeiger; einschaltbare Stummabstimmung; Kopf hörerbuchse auf der Frontplatte; getrennte Baß- und Höhenregelung pro Kanal; 2 Lautsprecherpaare + Mittenlautsprecher wahlweise einzeln oder zusammen einschaltbar; elektron. Überlastungsschutz der Endstufen; FISHER-DIRECT-TAPE-MONITOR.

Hi-Fi-Stereo-Steuer- Verstärker

.

THE FISHER X-100 A

40-Watt-Stereo-Steuer-Verstärker
Dieser Stereo-Steuer-Verstärker verbindet Leistungsfähigkeit und Vielseitigkeit mit einfacher Bedienung und günstigem Preis. Kopfhörerbuchse auf der Frontplatte; getrennte Baß- und Höhenregelung pro Kanal; Brummfreiheit durch Gleichstromheizung aller Vorverstärkerröhren; Schalter für gehörrichtigen Frequenzgang bei geringer Lautstärke (Loudness Contour); Höhenfilter; FISHER-DIRECT-TAPE-MONITOR, der das Abhören eines Tonbandes während der Aufnahme gestattet.

THE FISHER TX-100

64-Watt-Stereo-Steuer-Verstärker
Volltransistorisierter Stereo-Steuer-Verstärker. Siliziumtransistoren; Kopfhörerbuchse auf der Frontplatte; getrennte Baß- und Höhenregelung pro Kanal; Schalter für gehörrichtigen Frequenzgang bei geringer Lautstärke (Loudness Contour); Höhenfilter; FISHER-DIRECT-TAPE-MONITOR, der das Abhören eines Tonbandes während der Aufnahme gestattet; umschaltbare Anschlußmöglichkeit von 2 Lautsprecherpaaren.

THE FISHER TX-1000

120-Watt-Stereo-Steuer-Verstärker
Mit diesem volltransistorisierten Gerät
setzt FISHER neue Maßstäbe. Siliziumtransistoren; Kopfhörerbuchse auf der Frontplatte; getrennte Baß- und Höhenregelung pro Kanal; 2 Lautsprecherpaare + Mittenlautsprecher wahlweise einzeln oder zusammen einschaltbar; elektron. Überlastungsschutz der Endstufen; einschaltbares Tiefenfilter und zweistufiges Höhenfilter; Mono/Stereo-Schalter mit Anzeige.

Anmerkung: Der stammt also noch aus der ersten Entwicklungs-Stufe mit Germanium Transistoren.

.

Hi-Fi-Stereo-Multiplex-Tuner

.

THE FISHER R 200 B

Tuner für alle Wellenbereiche
Dies ist der ideale transistorisierte Tuner für alle Hi-Fi-Freunde, die außer UKW-Stereo-Sendungen die ganze Welt zu hören wünschen; UKW- Eingangsschaltung mit Nuvistoren; autom. Umschaltung von Mono auf Stereo; einschaltbare Stummabstimmung; eingeb. Ferrit-Antenne; regelbare AM-Bandbreite; getrennter AM/FM-Verstärker;
Siliziumtransistoren.

THE FISHER TFM 1000

UKW-Stereo-Multiplex-Tuner
Dieses volltransistorisierte Gerät für professionelle Anwendung steht in Leistung und Bedienungskomfort an der Spitze. Eingangsschaltung mit FET-Tran-sistoren; Siliziumtransistoren; autom.Umschaltung von Mono auf Stereo; beleuchteter Skalenzeiger; Kopf hörerbuchse auf der Frontplatte; einschaltbare Stummabstimmung mit Kontrollampe; Übersteuerungsfestigkeit durch OVERLOAD SUPPRESSOR CIRCUIT; einwandfreie Anzeige des Eingangssignals durch CLEAR SIGNAL INDICATOR.

Wer sollte sich das alles noch durchlesen ??

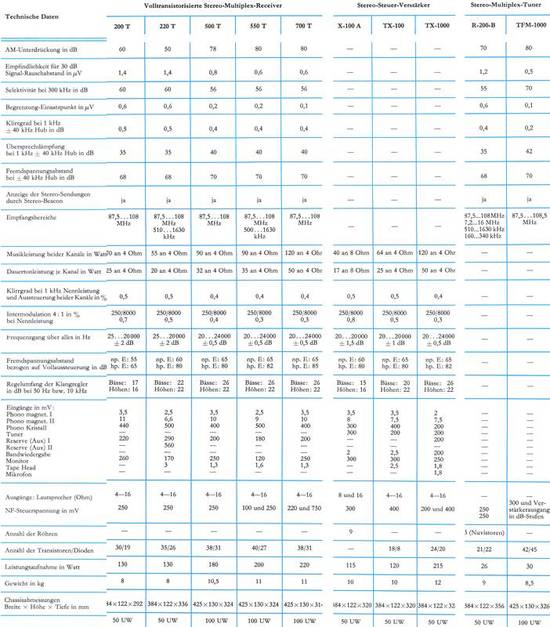

Diese Tabelle habe ich schon gar nicht mehr als html abgebildet, sonder nur nochals Muster eingefügt. Die angepeilte deutsche (Edel-) Kundschaft konnte mit diese Daten allermeist überhaupt nichts anfangen. Nur sehr wenige fachsimpelten über FM- Microvolt und Deamphasis und irgend eine Selektivität. Entweder kamen die Sender oder nicht. Also wurden immer nur die blöden Zahlen verglichen und die konnten wunderschön nach unten oder oben manipuliert werden. Das ganze war bereits in 1968 nicht mehr aussagekräftig.

zum Vergrössern bitte drauf klicken

Anmerkung: Die folgenden Hifi-Boxen waren bei uns in Deutschland nie der Renner. Diese amerikanischen "The Fisher" Boxen klangen nach unserem Musikempfinden den alten dumpfen Grundig Wumm-Bumm Boxen sehr ähnlich. Nur wenige US Hersteller wie BOSE hatten auf dem deutschen Markt ihre leidlichen Erfolge.

.

Hi-Fi-Lautsprecher-Kombinationen

.

THE FISHER XP-55

Zwei-Weg-Lautsprecher-Box
Diese kompakte Box enthält einen hochwertigen Baß- und einen Hochton-Lautsprecher. Frequenzbereich: 37...19000H2; Baß-Lautsprecher: Membrandurchmesser 200 mm, Flußdichte 12500 Gauß; Hochton-Lautsprecher: Membrandurchmesser 65 mm (Konus-Membran); Belastbarkeit: 30 W; Übergangsfrequenz: 1000 Hz; Impedanz: 8 Ohm; Gewicht: 9 kg; Abmessungen: 25,5 x 51 x 23 cm; Gehäusefurnier: Nußbaum.

THE FISHER XP-66

Drei-Weg-Lautsprecher-Box
Drei Lautsprecher, ein Baß-, ein Mittelton- und ein Hochtonsystem, geben dieser Drei-Weg-Lautsprecher-Box ihren natürlichen Klang. Frequenzbereich: 30...19000 Hz; Baß-Lautsprecher: Membrandurchmesser 300 mm; Flußdichte 11000 Gauß; Mittelton-Lautsprecher: Membrandurchmesser 150 mm, Tauchspulendurchmesser 25 mm; Hochton-Lautsprecher: Membrandurchmesser 38 mm, Tauchspulendurchmesser 38 mm; Belastbarkeit: 60 W; Übergangsfrequenzen: 400 Hz, 1000 Hz; Impedanz: 8 Ohm; Gewicht: 18 kg; Abmessungen: 35,5 X 62 x 30,5 cm; Gehäusefurnier: Nußbaum.

THE FISHER XP-7

Drei-Weg-Lautsprecher-Box
Die Box enthält eine Kombination von 4 Systemen, einen Baß-, zwei gleiche Mittelton- und einen Hochton-Lautsprecher. Frequenzbereich: 30...20000 Hz; Baß-Lautsprecher: Membrandurchmesser 300 mm, Flußdichte 11000 Gauß; Mittelton-Lautsprecher (2 X ): Membrandurchmesser 126 mm, Tauchspulendurchmesser 19 mm; Hochton-Lautsprecher: Membrandurchmesser 38 mm (Dom-Membran), Tauchspulendurchmesser 38 mm; Belastbarkeit: 60 W; Übergangsfrequenzen: 300 Hz, 2500 Hz; Impedanz: 8 Ohm; Gewicht: 20 kg; Abmessungen: 35,5 X 62 x 30,5 cm; Gehäusefurnier: Nußbaum.

THE FISHER XP-9 B

Vier-Weg-Lautsprecher-Box
In dieser Box sind 4 Lautsprecher-Systeme kombiniert, ein Baß-, zwei Mittelton- und ein Hochton-Lautsprecher. Frequenzbereich: 28...22000 Hz; Baß-Lautsprecher : Membrandurchmesser 300 mm, Flußdichte 12000 Gauß, Tauchspulendurchmesser 51 mm; Mittelton-Lautsprecher (untere Mitteltonlage): Membrandurchmesser 150 mm, Tauchspulendurchmesser 25 mm; Mittelton-Lautsprecher (obere Mitteltonlage) : Membrandurchmesser 130 mm, Tauchspulendurchmesser 19 mm; Hochton-Lautsprecher : Membrandurchmesser 38 mm (Dom-Membran), Tauchspulendurchmesser 38 mm; Belastbarkeit: 60 W; Übergangsfrequenzen: 300 Hz, 1000 Hz, 2500 Hz; Impedanz: 8 Ohm; Gewicht: 25 kg; Abmessungen: 35,5 x 62 x30,5 cm; Gehäusefurnier: Nußbaum.

THE FISHER XP-15

Vier-Weg-Lautsprecher-Box
Sieben optimal aufeinander abgestimmte Lautsprecher-Systeme ergeben die außergewöhnliche Klangfülle dieser Vier-Weg-Lautsprecher-Box. Frequenzbereich: 26 ... 28.000Hz; Baß-Lautsprecher (2x): Membrandurchmesser 300 mm, Flußdichte 11500 Gauß, Tauchspulendurchmesser 51 mm; 2 Mittelton-Lautsprecher (untere Mitteltonlage): Membrandurchmesser 150 mm, Tauchspulendurchmesser 25 mm; 2 Mittelton-Lautsprecher (obere Mitteltonlage) : Membrandurchmesser 130 mm, Tauchspulendurchmesser 19 mm; Hochton-Lautsprecher: Membrandurchmesser 38 mm (Dom-Membran), Tauchspulendurchmesser 38 mm Belastbarkeit: 60 W; Übergangsfrequenzen: 300 Hz, 1000 Hz, 2500 Hz; Impedanz: 8 Ohm; Gewicht: 40,5 kg; Abmessungen: 68,5 X 68,5 X 35 cm; Gehäusefurnier: Nußbaum.

Vertrieb für die Bundesrepublik Deutschland
Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
854. 16 - 2.68
